Een netwerk architectuur combineert standaarden, topologiën en protocols. De belangrijkste netwerk architectuur is Ethernet.

Ethernet is gebaseerd op een bus topologie, heeft meestal een snelheid van 10 Mbps en gebruikt de CSMA/CD techniek om de trafiek op het netwerk te regelen. Het wordt ook de 802.3 standaard genoemd.

Frames

Ethernet deelt de data in pakketjes in een eigen formaat. Dit wil zeggen dat het een ander formaat is dan in andere netwerken. De data wordt opgedeeld in frames. Een frame is de kleinste hoeveelheid informatie die in één beweging doorgezonden wordt. Een frame kan tussen 64 en 1518 bytes lang zijn.

Frames worden ook wel datagrams genoemd.

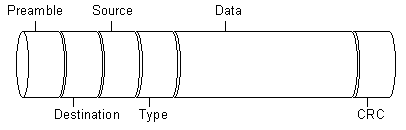

Het formaat ziet er als volgt uit :

deel

grootte

omschrijving

Preamble

8 bytes

Markeert de start van het frame. Dient om het ontvangende station te laten weten dat een frame begint.

Destination

6

Het adres van de bestemming.

Source

6

Het adres van de verzender.

Type

2

Geeft aan hoe de inhoud van de data moet geïnterpreteerd worden. Meestal zal dit het network protocol voorstellen (IP, IPX)

Data

46-1500

De eigenlijke data.

CRC

2

Cyclical Redundancy Check. Dit dient om een errorcontrole te doen op het ganse pakket. De ontvanger kan hieraan zien of het pakket niet gewijzigd is tijdens het versturen.

Baseband

De banbreedte van een kabel is het verschil tussen de hoogste en de laagste frequentie op de kabel. Wanneer die ganse bandbreedte benut wordt door één en hetzelfde signaal spreekt men van baseband. Wanneer de totale bandbreedte gebruikt wordt om tegelijkertijd meerdere signalen te sturen spreekt men van Broadband. Broadband werkt als kabel-TV, er worden meerdere signalen gestuurd over de ganse bandbreedte.

Ethernet gaat altijd van het baseband principe uit.

CSMA/CD

Voluit : Carrier Sense Multiple Access with Collision Detection.

Dit is de manier die Ethernet gaat gebruiken om er te voorkomen dat wanneer een signaal op kabel nog niet verwerkt is een station nog een signaal zou sturen.

Het werk als volgt :

Een station zal voelen of er een signaal op het netwerk aanwezig is. Slechts in het geval er geen ander signaal is mag er verzonden worden.

Toch kan het gebeuren dat 2 stations op dezelfde moment zien dat de lijn vrij is en dan ook onmiddellijk beginnen met verzenden. Hierdoor onstaat een Collision. De stations zullen dit opmerken en zullen allebei een willekeurige tijd wachten om opnieuw te zenden. Aangezien ze beide een andere tijd zullen wachten zal één van de twee stations eerder zenden of is het zelfs mogelijk dat een derde station zijn data verzendt.

Het wachten om opnieuw te zenden lijkt vertragend te werken, maar daar in werkelijk slechts heel kleine fracties van tijd gebruikt worden, is dit niet zo.

De standaarden binnen ethernet.

10BaseT

10base T is de naam van een standaard in 1990 ontwikkeld om een netwerk te bekabelen. Het gebruikt unshielded twisted pair bekabeling om de computers te connecteren. De gebruikte snelheid is 10 Mbps.

Vandaar de naam 10BaseT : 10 voor 10 Mbps en T voor Twisted Pair.

De maximale lengte van een 10Base T segment is 100 meter. Dit betekent dat het ene station slechts 100 meter van een ander station (in praktijk de hub) mag verwijderd zijn. De minimum lengte in 2,5 meter.

10Base2

Hier wordt geen twisted pair gebruikt maar thin coax kabel. De snelheid is 10 Mbps. Het cijfer 2 komt van de diameter van de thin coax kabel, die is ongeveer 0,2 inch.

De maximale segmentlengte is hier 185 meter.

10Base5

Hier wordt thick coax kabel gebruikt. Die kabel heeft een doorsnede van 0,5 inch. Door de dikkere kabel kunnen grotere afstanden tot 500 meter overbrugd worden.

10BaseFL

De standaard die fiber optic kabel gebruikt. De snelheid is hier ook 10 Mbps maar de maximale afstand is 2000 meter.

100Base X

Dit wordt ook Fast Ethernet genoemd. De snelheid is hier het 10-voud van de andere ethernet standaarden. Hiervoor zijn een aangepaste netwerkkaart en UTP bekabeling van hoge kwaliteit (categorie 5) nodig.

Overzicht

Thin Coax
10Base2
Thick Coax
10Base5
Twisted Pair
10BaseT
Fiber Optic
10Base FL

Prijs Duurder dan twisted pair Duurder dan thinnet
Goedkoopst
Duurst

Maximum bruikbare kabellengte 185 à 200 meter 500 meter 100 meter 2 kilometer

Transmissie snelheid 10 Mbps 10 Mbps 10 Mbp
to 100 Mbps

Groter dan 1 Gbps

Installatiegemak Eenvoudig Eenvoudig Eenvoudig, mogelijk reeds geïnstalleerd
Heel ingewikkeld

deel	grootte	omschrijving
Preamble	8 bytes	Markeert de start van het frame. Dient om het ontvangende station te laten weten dat een frame begint.
Destination	6	Het adres van de bestemming.
Source	6	Het adres van de verzender.
Type	2	Geeft aan hoe de inhoud van de data moet geïnterpreteerd worden. Meestal zal dit het network protocol voorstellen (IP, IPX)
Data	46-1500	De eigenlijke data.
CRC	2	Cyclical Redundancy Check. Dit dient om een errorcontrole te doen op het ganse pakket. De ontvanger kan hieraan zien of het pakket niet gewijzigd is tijdens het versturen.

	Thin Coax 10Base2	Thick Coax 10Base5	Twisted Pair 10BaseT	Fiber Optic 10Base FL
Prijs	Duurder dan twisted pair	Duurder dan thinnet	Goedkoopst	Duurst
Maximum bruikbare kabellengte	185 à 200 meter	500 meter	100 meter	2 kilometer
Transmissie snelheid	10 Mbps	10 Mbps	10 Mbp to 100 Mbps	Groter dan 1 Gbps
Installatiegemak	Eenvoudig	Eenvoudig	Eenvoudig, mogelijk reeds geïnstalleerd	Heel ingewikkeld
