BEKABELING

De bekabeling is de ruggegraat van het netwerk. Ze dient om de signalen en hiermee de gegevens van de ene pc naar de andere pc over te brengen. Er zijn verschillende types die kunnen gebruikt worden. Elk heeft zijn specifieke eigenschappen. Binnen elke type zijn er meerdere kwaliteiten.

Er zijn 3 groepen van typen :

Coax

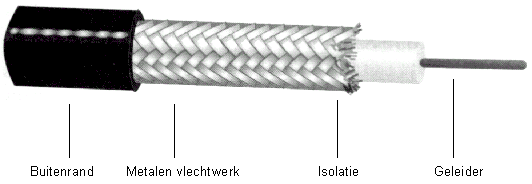

Coax bestaat uit een vaste koperen geleider die omgeven is door de isolatie, een metalen vlechtwerk en daarrond een plastic buitenrand. Langs de koperen geleider verplaatst het elektrische signaal zich. De isolatie houdt de geleider tegen om contact te hebben met andere geleiders. Het metalen vlechtwerk houdt elektrische signalen die van buitenaf kommen tegen, zodat ze het signaal op de geleider niet storen. De coax kabel heeft een heel sterke weerstand tegen storende signalen van buitenaf.




Er zijn 2 types :

Een buigzame kabel met een dikte van 0.25 inch. De kabel wordt rechtstreeks op de netwerkkaart aangesloten. De kabel is goedkoop en eenvoudig te installeren. Hierdoor wordt hij vaakst gebruikt in kantoren.

Een onbuigzame kabel van 0.5 inch doorsnede. De kabel wordt op een apart apparaatje los van de computer aangesloten. Dit apparaatje is op zijn beurt aan de computer gekoppeld. Thick coax heeft als voordeel dat het signaal erover verder kan gestuurd worden dan bij Thin. De weerstand tegen signalen van buitenaf is nog sterker. In industrieën en voor grotere afstanden is dit de aangewezen kabel.

Coax lijkt op de normale kabel die we kennen van de kabel-TV. Toch zijn ze niet onderling uitwisselbaar. Het verschil zit hem in de weerstandsfactor.

Crosstalk : Crosstalk is een storing van het signaal dat optreedt door dat meerdere kabels te dicht bij elkaar liggen. Hierdoor beïnvloedt de ene de andere kabel.

Attenuation : Attenuation is het verlies van de signaalsterkte over een lange afstand.

Twisted pair

Volgens de TIA/EIA 568 standaard is Categorie 5-kabel het meest geschikt om data te verzenden over frequenties tot maximaal 100 MHz. Ter vergelijking: Asynchronous Transfer Mode (ATM) heeft een snelheid van 155 MHz en Gigabit Ethernet 1 GHz. Maar hoe zit dat nu met Enhanced Categorie 5 (CAT5e) en hoger voorgestelde standaarden? De behoefte aan meer bandbreedte houdt nooit op. Als u nu over genoeg bandbreedte beschikt, kan dat morgen alweer te weinig zijn! Toepassingen worden alsmaar ingewikkelder en bestanden nemen steeds meer ruimte in beslag. Naarmate uw netwerk meer en meer data bevat, is wat kort geleden nog snel was, nu al veel langzamer. Het goede nieuws is dat de volgende generatie kabels op komst is. Het is echter van groot belang om ervoor te zorgen dat de bekabeling die u nu installeert, ook voldoet aan de normen in de nabije toekomst.Omdat UTP-kabel de meest gebruikte kabel in hedendaagse netwerken is, steekt men er veel tijd en geld in om de kwaliteit van deze kabel te verbeteren.

Twisted pair bestaat uit twee geïsoleerde koperen draden die rond elkaar zijn gedraaid. De kabels voor normale telefonie zijn ook twisted pair kabel. Doordat in vele kantoren reeds (ongebruikte) telefoonkabels liggen kunnen deze gebruikt worden. Er zijn twee types :


Er zijn 5 categorieën van UTP bekabeling. Een hogere categorie betekent een betere kwaliteit



1

traditionele telefoonkabel, kan geen data overdragen.

2

snelheid tot 4 Mbps

3

snelheid tot 10 Mbps

4

snelheid tot 16 Mbps

5

hoge snelheid tot 100 Mbps
De TIA/EIA 568A specificeert alleen Categorieën van unshielded twisted-pair kabel UTP). Elke Categorie is gebaseerd op het vermogen van een kabel om minimale en maximale prestaties te ondersteunen. Tot voor kort was Categorie 5 de hoogst gegradeerde kabel die door de EIA/TIA standaard wordt gedefinieerd. Deze kabel kan netwerksnelheden tot 100 Mbps en voice/data transmissie frequenties van maximaal 100 MHz ondersteunen, en is de meest aanbevolen kabel voor netwerkinstallaties. Categorieën worden toegewezen aan de hand van de UTP-prestaties. Bij 100 MHz, moet Categorie 5 kabel een NEXT van 32 dB/304,8 m en een verzwakking van 67dB/304,8 m hebben. Om aan de standaard te voldoen moeten kabels de minimale richtlijnen bereiken. Wanneer Categorie 5 kabels correct worden geïnstalleerd, kunt u een maximale prestatie van uw netwerk verwachten, wat volgens de standaard een top doorvoersnelheid van 100 Mbps betekent

   5e De belangrijkste verschillen tussen Categorie 5 (568A) en Categorie 5e (568A-5) zitten in de specificaties . De prestatie-eisen zijn bij de nieuwe norm enigzins verhoogd. Beide kunnen zij een capaciteit van 100 MHz aan. Maar Categorie 5e kabel voldoet aan de volgende specificaties; NEXT - 35dB; PS-NEXT - 32 dB; ELFEXT - 23,8 dB; PS-ELFEXT - 20,8 dB, return-verlies 20,1 dB en Delay Skew - 45 ns. Met deze verbeteringen kunt u rekenen op probleemloze full-duplex, 4-parige Ethernet-transmissies via UTP. De meeste nieuwe installaties vereisen in de toekomst waarschijnlijk Categorie 5e-bekabeling en -onderdelen. Veel fabrikanten zijn al enige tijd geleden begonnen met het verkopen van Categorie 5e, maar let op, kabels van voor de goedkeuring voldoen niet altijd aan alle eisen van de uiteindelijke standaard.
6 en hoger Echte Categorie 6-kabels zijn nauwlijks verkrijgbaar omdat de standaard nog in de ontwerpfase is en waarschijnlijk voorlopig nog niet definitief zal worden. Maar, men is er mee bezig. Categorie 6 zal naar verwachting een frequentie van 250 MHz ondersteunen, twee-en-een half keer zoveel als Categorie 5 en Categorie 5e. Verder in de toekomst neemt de TIA/EIA een Categorie 7-standaard in behandeling met een bandbreedte van maximaal 600 MHZ en een nieuwe nog vast te stellen connectorinterface.

Categorie 5(e) is de meest gebruikte. Dit omdat categorie 5 nodig is voor Fast Ethernet die snelheden tot 100 Mbps haalt.

Fiber Optic

Dit is glasvezel bekabeling. Hier is geen elektrische signaal maar er zijn lichtpulsen. Vanzelfsprekend is dit een heel snel medium. Het heeft totaal geen last van elektrische storingen. Ook kan het signaal niet opgevangen worden van buitenaf. Hierdoor is het een veilige bekabeling, de data kan niet gestolen worden.

De kabel bestaat uit 2 heel dunne cilinders van glas. Deze zijn nogmaals door glas of plastic omgeven. Dit alles is nogmaals omgeven door een buitenrand in Kevlar. In de cilinder passeert de lichtpuls. Elke cilinder wordt in één richting gebruikt.

Snelheden kunnen tot 1 Gbps gaan.

Het nadeel van fiber optic kabels is dat ze heel erg duur zijn en dat het specialistenwerk is om ze te instaleren.

Plaatsing

            Netwerkkabels zijn gevoelig aan stroomvelden van buitenaf. FTP kabel kan u daarbij reeds helpen, ook ferrietkernen kunnen helpen.
            Deze metalen  ringen worden om de kabel bevestigd ter hoogte van de netwerkkaart. Ferrietkernen ontstoren de kabel.

Leg ook nooit de netwerkkabel parallel naast een stroomkabel

Duw de kabel niet plat met 'trekbandjes', deze veroorzaken slechte segmenten in de kabel

Rol de kabel voorzichtig af en trek nooit aan de kabel, dit kan de kabel intern beschadigen en breuken tot gevolg hebben.

Duw de kabel niet plat in een hoek omdat ook dit slechte segmenten en dus datatransferfouten kan veroorzaken.

8 draadjes

               De acht draadjes moeten parallel gelegd worden en dit volgens het officiële kleurenschema.
                Voor het kleurenschema zijn er 2 standaarden: De T568B en de T568A

                T568B Wiringsheme


                T568A Wiringsheme
